能够在平磨机床上磨削推力瓦进水扇的进水边的尺寸的胎具

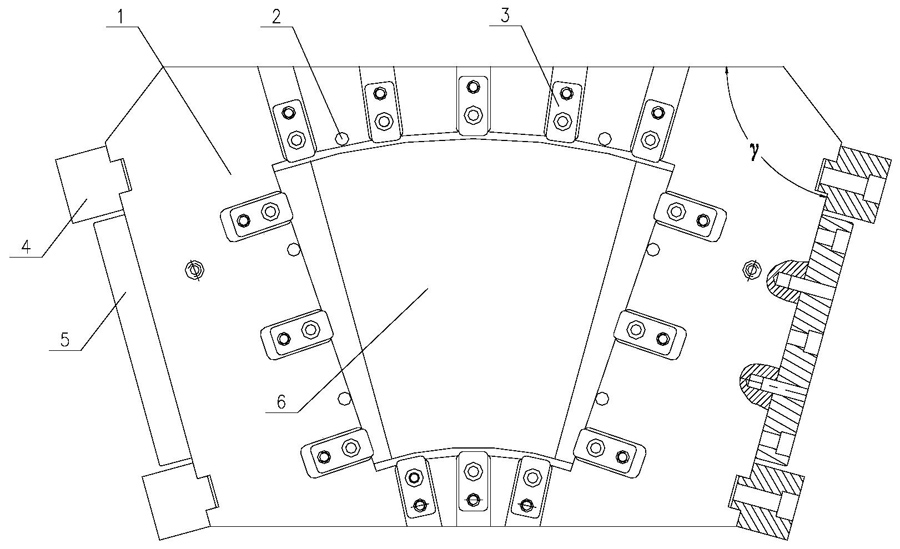

本发明涉及一种轴承推力瓦进水扇面磨削定位胎具，胎板1上面附着固定扇形石墨瓦6，扇形石墨瓦6的三个边框均安装有定位销2,定位销2固定在胎板1的圆孔中，扇形石墨瓦6的四边均安装固定压板3，胎板1的两端安装有垫铁5，垫铁5采用螺钉和定位销分别固定在胎板1的两端，挡块4位于垫铁5两侧，挡块4固定在胎板1的两个斜边。本发明实现装夹稳定、定位精确，能够在普通平磨机床上磨削推力瓦进水扇的进水边的尺寸的胎具。本发明磨削推力瓦进水扇面所用的时间约为30分钟，效率提高了十倍有余。

1.一种轴承推力瓦进水扇面磨削定位胎具，其特征是：胎板(1)上面附着固定扇形石墨瓦(6)，扇形石墨瓦(6)的三个边框均安装有定位销(2),定位销(2)固定在胎板(1)的圆孔中，扇形石墨瓦(6)的四边均安装固定压板(3)，胎板(1)的两端安装有垫铁(5)，垫铁(5)采用螺钉和定位销分别固定在胎板(1)的两端，挡块(4)位于垫铁(5)两侧，挡块(4)固定在胎板(1)的两个斜边。
