【平磨机】一种新型钣金模具整平设备

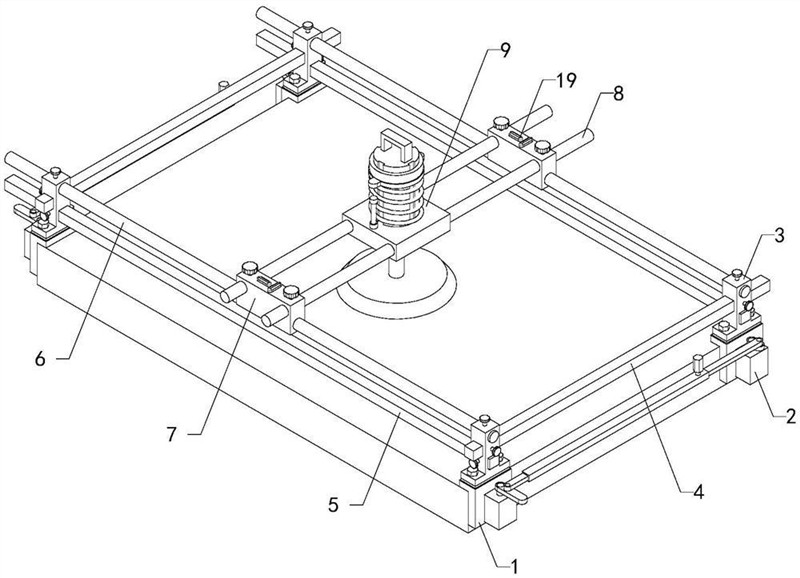

1.一种新型钣金模具整平设备，其特征在于，包括四个角板（1）、四个磁力座（2）、四个安装座（3）、两个横管（4）、两个顺管（5）、两个光轨（6）、两个滑台（7）、两个短光轨（8）、平滑台（9）和平磨机构，多个打磨机（10）均设置有水平的横板和竖直的靠板，四个磁力座（2）分别安装在四个角板（1）的靠板的外壁上，四个安装座（3）分别安装在四个角板（1）的横板的上端面上，两个横管（4）平行布置，两个横管（4）的左右两端分别与四个安装座（3）连接，两个顺管（5）平行布置，两个顺管（5）的前后两端分别与四个安装座（3）连接，两个光轨（6）平行布置，两个光轨（6）的前后两端分别与四个安装座（3）连接，两个滑台（7）分别滑动安装在两个光轨（6）上，两个短光轨（8）平行布置，两个短光轨（8）的左右两端分别与两个滑台（7）连接，平滑台（9）滑动安装在两个短光轨（8）上，平磨机构安装在平滑台（9）上，平滑台（9）上设置有平磨机构的限位组件。

【平磨机】一种新型钣金模具整平设备

本实用新型涉及钣金模具生产的技术领域，特别是涉及一种新型钣金模具整平设备，其进行除锈整平，并不会在模板上留下打磨坑，提高模板的平整度；包括四个角板、四个磁力座、四个安装座、两个横管、两个顺管、两个光轨、两个滑台、两个短光轨、平滑台和平磨机构，四个磁力座分别安装在四个角板上，四个安装座分别安装在四个角板上，两个横管的左右两端分别与四个安装座连接，两个顺管的前后两端分别与四个安装座连接，两个光轨的前后两端分别与四个安装座连接，两个滑台分别滑动安装在两个光轨上，两个短光轨的左右两端分别与两个滑台连接，平滑台滑动安装在两个短光轨上，平磨机构安装在平滑台上，平滑台上设置有平磨机构的限位组件。
