『水晶平磨机」一种水晶平磨机的转台结构

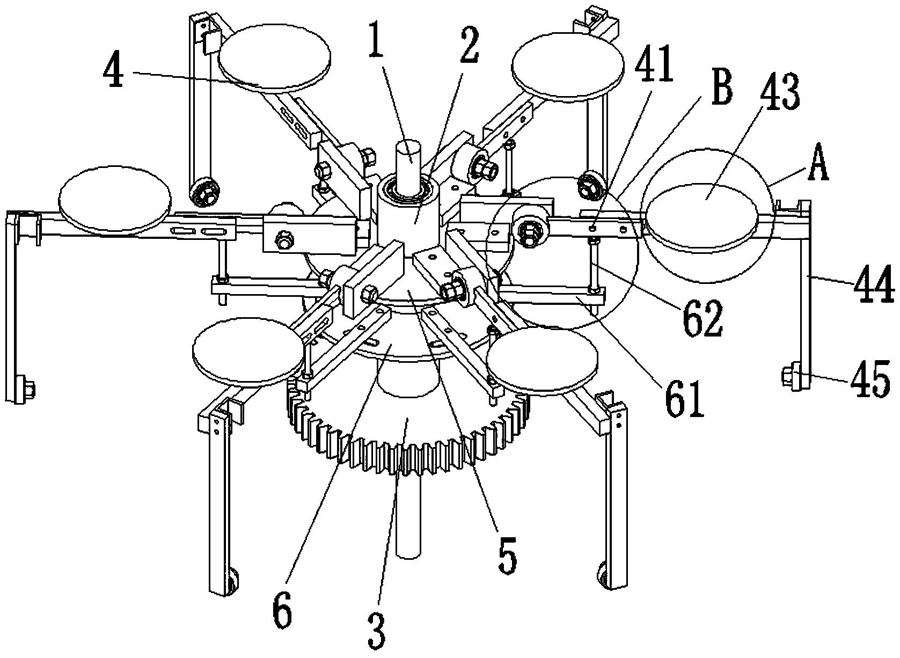

本实用新型的一种水晶平磨机的转台机构，包括：轴承套筒、固定轴、大齿轮、六组夹具架；所述轴承套筒内部轴接有固定轴；所述轴承套筒外侧壁固定连接有大齿轮、第一安装板、和第二安装板；所述大齿轮对应连接动力源；所述第一安装板上轴接有六组呈均匀分布的夹具架；所述第二安装板上固定有六根沿直径方向往外延伸的支撑杆；所述支撑杆的外端垂直螺接有用于顶靠夹具架的限位螺杆；本实用新型的一种水晶平磨机的转台机构，设有六组夹具架，可同步打磨多个产品，另外夹具、限位板与万向轴承三者的连接，使得夹具能产生合理的摆动，能使水晶坯料与磨盘更好的贴合，磨出平面，同时还可避免水晶坯料与磨盘直接硬接触打磨而造成崩料浪费的情况。

一种水晶平磨机的转台机构，包括：轴承套筒、固定轴、大齿轮、六组夹具架；其特征在于：所述轴承套筒内部轴接有固定轴；所述轴承套筒外侧壁固定连接有大齿轮、第一安装板和第二安装板；所述大齿轮对应连接动力源；所述第一安装板上轴接有六组呈均匀分布的夹具架；所述第二安装板上固定有六根沿直径方向往外延伸的支撑杆
